桁车式刮泥机

描述: 桁车式刮泥机适用于给排水工程中平流式沉淀池,将沉降在池底的污泥刮集至集泥槽,并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向,可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。

服务热线咨询 0536-6065123
产品详情

桁车式刮泥机适用于给排水工程中平流式沉淀池,将沉降在池底的污泥刮集至集泥槽,并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。按水流方向,可分为逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥机构在不刮泥回程时刮泥耙全部抬起。当回到刮泥的起始位置时,刮泥耙落下,这样周而复始的工作。



工作原理

刮泥机与行走电机运行中各司其职,互不干涉,刮泥机底部配有水下行走轮结构,从而保证运行中的平稳,两个行走电机采用同步电机,从而保证了两边的行走一致平稳。

设备优势

1、沉淀池的周边进、出水槽采用边断面设计,保证了沉淀池周边均匀配水和出流。

2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高;减速机内设有过力扭矩保护装置,运转安全可靠;

3、当Φ≤40m时,采用单侧吸管,Φ>40m,则采用双侧吸管;

4、吸泥管以水平穿孔管方式排泥,对池内的异重流不产生无干扰,确保出水的稳定性。

5、在锥形吸泥管上的吸泥口经独特设计,采用变孔距,由里向外,由小变大,确保全池底面的均衡吸泥、提高吸泥浓度,节省污泥回流动力;

6、撇渣方式有两种:板式撇渣和管式撇渣;

7、设备操作简便,可直接就地/远程控制设备的运行;

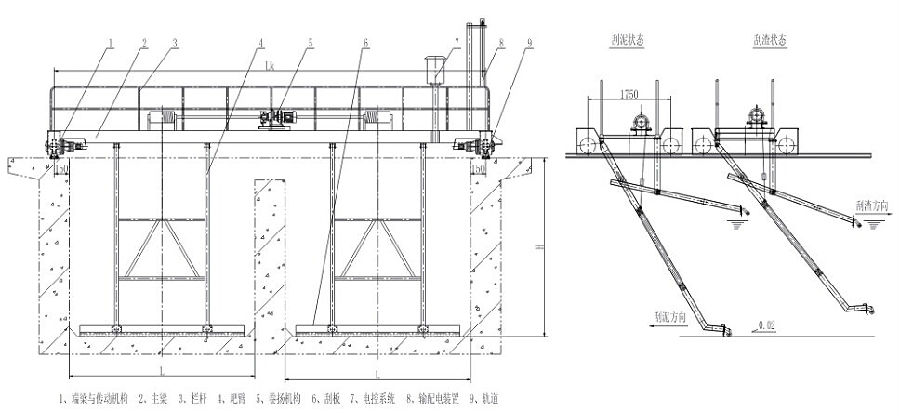

规格参数

参数型号 L(m) LK(mm) 行走功率(KW) 卷扬功率(KW) 推荐池深H(mm) 基本尺寸(mm) 轻轨(Kg/m)
B B1 L1
ZYHG-4 4 4300 0.37 0.37 3500 2000 1400 4568 15
ZYHG-5 5 5300 0.37 0.37 5568
ZYHG-6 6 6300 0.37 0.37 6568
ZYHG-7 7 7300 0.75 0.55 2400 1800 7500
ZYHG-8 8 8300 0.75 0.55 8500
参数/型号 L(m) LK(m) 行走功率(KW) 卷扬功率(KW) 行走速度(m/min) 提升速度(m/min) 推荐池深H(m) 配套轻轨(Kg/m)
ZYHG-10 10 10.3 0.55×2 0.55 1 0.85 3.5-4 15
ZYHG-12 12 12.3 0.55×2 0.75 1 0.85 15
ZYHG-15 15 15.3 0.75×2 1.1 1 0.85 15
ZYHG-20 20 20.3 0.75×2 1.5×2 1 0.85 22

注意:具体规格.型号根据客户需求设计加工,以上数据仅供参考。
