板框压滤机

描述:X(B)MA厢式(板框)压滤机用于石油、化工、染料、冶金、食品、医药、环保等行业悬浮液的过滤分离。

服务热线咨询 0536-6065123
产品详情

板框压滤机

X(B)MA 型厢式(板框)压滤机用于石油、化工、染料、冶金、食品、医药、环保等行业悬浮液的过滤分离。

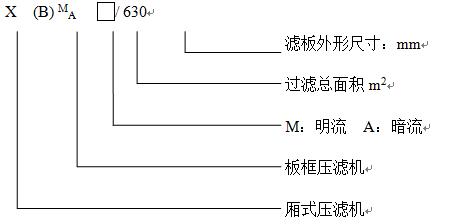

型号编制方法

主要技术参数

注:上表中括号内的尺寸为一板一框式滤板压滤机所对应的数据

结构示意图:



1、尾板2、滤板3、滤布4、横梁4、头板6、手动液压站7、丝母支架8、丝杆、丝母

结构特征与工作原理

X(B)MA  压滤机由机架、过滤及传动系统等组成。

1、机架

由尾板丝母支架、横梁连接而成,用于支撑滤板及传动机构。

2、过滤系统

由滤板和滤布组成。用泵将待过滤的悬浮液输送到已压紧的各个滤室中,悬浮液中的液体透过滤布,通过各滤板上的滤液孔排至机外,悬浮液中的固体颗粒则积聚于滤室中,并逐渐形成滤饼,滤饼充满滤室即完成一个过滤循环。

3、传动系统

由丝母、丝杆和手动液压站组成。压紧滤板时,首先用手扳动丝杠手轮,使头板前进,待滤板初步压紧后改用液压顶紧,当压力达到20MPa时停止加压,并用紧固锁紧螺母(但一定注意,液压顶紧行程不得超过50mm,如行程已到50mm,但压力仍未达到20MPa时,可松开液压系统,重新扳紧丝杠后,再行加压)。反之则可松开滤板。
