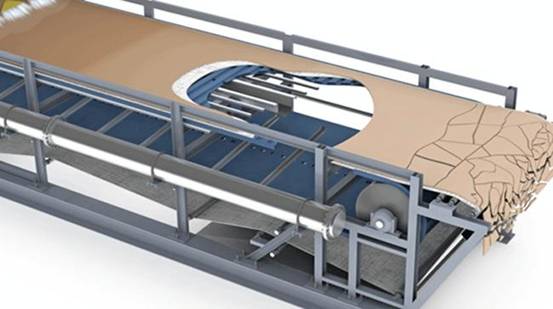

真空过滤机是以真空负压为推动力实现固液分离的设备，在结构上，过滤区段沿水平长度方向布置，可以连续完成过滤、洗涤、吸干、滤布再生等作业。真空带式过滤机具有过滤效率高、生产能力大、洗涤效果好、滤饼水分低、操作灵活，维修费用低等优点。真空带式过滤机可广泛应用于冶金、矿山、化工、造纸、食品、制药、环保等领域中的固液分离，尤其在烟气脱硫中的石膏脱水方面( FGD )有良好的应用。

工作原理

      真空过滤机是在滤液出口处形成负压作为过滤的推动力。这种过滤机又分为间歇操作和连续操作两种。间歇操作的真空过滤机可过滤各种浓度的悬浮液，连续操作的真空过滤机适于过滤含固体颗粒较多的稠厚悬浮液。

       间歇操作的过滤机因能实现自动化操作而得到发展，过滤面积越来越大。为得到含湿量低的滤渣，机械压榨的过滤机得到了发展。

       用过滤介质把容器分隔为上、下腔，即构成简单的过滤器。悬浮液加入上腔，在压力作用下通过过滤介质进入下腔成为滤液，固体颗粒被截留在过滤介质表面形成滤渣(或称滤饼)。

       过滤过程中过滤介质表面积存的滤渣层逐渐加厚，液体通过滤渣层的阻力随之增高，过滤速度减小。当滤室充满滤渣或过滤速度太小时，停止过滤，清除滤渣，使过滤介质再生，以完成一次过滤循环。

       液体通过滤渣层和过滤介质克服阻力，因此在过滤介质的两侧有压力差，这是实现过滤的推动力。增大压力差可以加速过滤，但受压后变形的颗粒在大压力差时易堵塞过滤介质孔隙，过滤反而减慢。

       悬浮液过滤有滤渣层过滤、深层过滤和筛滤三种方式。滤渣层过滤是指在经过过滤初期后，形成了初始滤渣层，此后，滤渣层对过滤起主要作用，这时大、小颗粒均被截留;深层过滤是指过滤介质较厚，悬浮液中含固体颗粒较少，且颗粒小于过滤介质的孔道，过滤时，颗粒进入后被吸附在孔道内的过滤;筛滤是过滤截留的固体颗粒都大于过滤介质的孔隙，过滤介质内部不吸附固体颗粒的过滤方式，例如转筒式过滤筛滤去污水中的粗粒杂质。

分类及特点

间歇式真空过滤机:

       真空过滤机与加压过滤机机理基本相同，只是过滤介质的一侧压力低于大气压，推动力较小。真空抽滤器:结构简单，过滤推动力较重力过滤器大。真空叶滤机:结构简单，适于一般的泥浆状物料过滤，但操作条件较差，劳动强度较高。

连续式真空过滤机:

       外滤面转鼓真空过滤机:能连续和自动操作，能有效地进行过滤，洗涤，脱水，操作现场干净，易于检查和修理。缺点是成本高，使用范围受热液体或挥发性液体的蒸汽压限制，沸点低或在操作温度下易挥发的物料不能过滤，难以处理含固量多和颗粒特性变化大的料浆，并且滤饼含湿量在30%左右，很少低于10%，主要用于化工，食品行业。

       内滤面转鼓真空过滤机:适用于过滤固体颗粒粗细不均的悬浮液，不需要搅拌装置，机器成本低，能适应进料浓度的变化，若需要在高温下操作，很容易采取保温措施。缺点是，转鼓表面不能充分利用，滤饼需要一定的黏性，否则易脱落，致使真空度下降，进料流量发生变化;更换滤布困难。

       圆盘真空过滤机:按单位过滤面极算价格低，占地面积小，但滤饼湿度高于转鼓真空过滤机。由于过滤面为立式，滤饼厚薄不均，易龟裂，不易洗涤，薄层滤饼卸料困难，滤布磨损快，且易堵塞。易于处理沉降速度不高，易过滤的物料，不适合处理非黏性物料，应用范围与转鼓真空过滤机相同。

       转台真空过滤机:结构简单，洗涤效果好，洗涤液与滤液分开，对于脱水快的料浆，单台过滤机的处理量大，缺点是，占地面积大，滤布磨损快，且易堵塞。

       翻盘式真空过滤机:可过滤黏稠的物料，适应性强，适用于分离含固量的质量分数大于20%，密度较大，且易分离和滤饼要进行充分洗涤的料浆，常用于化工，轻工等行业。

       带式真空过滤机:分固定室式，移动室式，滤带间歇移动时三种，带式真空过滤机是水平过滤面，上面加料，过滤效率高，洗涤效果好，滤饼厚度可调，滤布可正反两面同时洗涤，操作灵活，维修费用低，可应用于化工，制药，食品行业，对于沉降速度较快的料浆的分离性能优佳，当滤饼需要洗涤时更为优良。
