蔬菜加工废水处理系统

一、工程概况

       本技术方案是洗菜污水处理方案，污水处理项目按1套800吨/天设计所作。本污水处理系统污水来源为蔬菜清洗加工污水。蔬菜加工污水如果直接排放会污染周边环境，且排污口属于国家南水北调水域内，因此必须对排放的污水进行处理，使处理后的排放水达标排放。

       根据实际情况，针对本处理工程，在处理工艺上采用固定式格栅+回转式格栅+溶气气浮机+生物接触氧化法+臭氧发生器处理技术，工艺先进，处理效果好，处理后的排放水可达到国家《山东省南水北调沿线水污染物综合排放标准》排放标准，并可按需要实现回用。

二、设计依据

1、《城市区域环境噪声标准》（GB3096-93）；

2、《室外排水设计规范》（GBJ14-87）(1997年版)；

3、《给水排水工程建筑物结构设计规范》（GB50069-2002）；

4、《山东省南水北调沿线水污染物综合排放标准》（DB37/599-2006）。

5、《水污染排放标准》                  GB4426-89

6、《建筑结构设计规范》                GBJ9-87

7、《混凝土结构设计规范》               GBJI0-89

8、《建筑地基基础设计规范》             GBJ7-89

9、《建筑结构设计统一标准 》           GB68-84

10、《给排水设计手册》及有关设计规范

11、《低压配电装置及线路设计规范》         （GB50054-92）；

12、《电力装置的继电保护和自动装置设计规范》（GB50062-92）；

三、设计原则

1、充分考虑二次污染的防治，设备要求噪声低，处理站附近区域无明显异味，处理设施要有密封措施，尽量减少对周围环境的影响；

2、系统操作简单，维护管理方便；

3、处理系统能自动运行，经常性运行费用低，投资省；

4、污泥产生量少，并能保证污泥有可靠的出路；

5、处理设施应具有较大的适应性、应急性、可满足水质、水量的变化，并考虑突发事故状态的各种应急措施。

四、设计参数

1、污水性质：蔬菜加工污水

2、污水水量：800m3/D

3、进出水水质：

进水为蔬菜加工污水；处理设备的出水水质达到国家《山东省南水北调沿线水污染物综合排放标准》

序号	污 染 物		重点保护区域	一般保护区域
1	pH		6月9日	6月9日
2	色度(稀释倍数)	医疗机构	30	30
		其他排污单位	40	50
3	悬浮物(SS)	医疗机构	30	30
		其他排污单位	50	70
4	五日生化需氧量(BOD5)		20	20
5	化学需氧量(CODcr)	石油化工工业（包括石油炼制）、医疗机构	60	60
		啤酒工业	60	80
		其他排污单位	60	100
6	石油类		3	5
7	动植物油		5	10
8	挥发酚		0.2	0.5
9	总氰化合物		0.2	0.5
10	硫化物		0.5	1
11	氨氮		10	15
12	氟化物		8	10
13	磷酸盐(以P计)		0.3	0.5

五、设计范围

       污水处理站范围内的污水处理建（构）筑物及配套建（构）筑物的工艺、土建、电气、仪表及供电线路及进出水管线的设计。

六、工艺选择

1、污水特点

       水质浓度不是很高且稳定，由于该地区有机蔬菜清洗产业没有涉及或者很少涉及到需要进行漂烫的产品，所以污水中的可生化性不高，属低浓度有机污水。

2、工艺确定

       污水水质按常规设定：CODCr ≤1500mg/l，BOD5 ≤800mg/l，及结合我公司以往工程实例，推荐使用固定式格栅+回转式格栅+溶气气浮机+生物接触氧化+臭氧发生器法为主体的处理方法。

       污水通过人工格栅拦污进入调节池，固定式人工格栅将污水中的菜叶等大体积的悬浮物进行拦截，该设备是结构简单，有效节省了成本，且清捞比较方便。设置调节池的目的主要是调节污水的水量和水质。

       调节池内污水通过电磁阀的控制泵入回转式格栅，去除较小直径的颗粒状杂质，后进入溶气气浮机，污水首先进入曝气区，与微气泡充分混合，微气泡在上升的过程中将固体悬浮物带到水面，刮泥机沿液面运行将悬浮物刮到倾斜的金属板上，再将其推入污泥排放管槽，通过污泥排放管槽流入污泥收集器,刮泥机动力只有0.5kW。污水净化后在排放前会经过斜板下方的溢流槽，溢流槽用来控制气浮槽的水位，确保槽中的液体不会流入污泥排放管道，开放的咽流管道从曝气段沿着气浮槽的底部伸展。在产生微气泡的同时，涡凹曝气机会在有回流管的池底形成一个负压区，这种负压作用会使废水从池子的底部回流到曝气区，然后又返回气浮段。这个过程确保没有进流量的情况下，气浮仍不断进行。

       水解酸化处理是利用厌氧菌的发酵作用，去除废水中的有机物，通常需要时间较长。厌氧发酵过程可分为水解阶段、酸化阶段和甲烷化阶段，水解酸化的产物主要是小分子有机物，使污水中溶解性有机物显著提高；由于微生物对有机物的摄取只有溶解性的小分子物质才可直接进入细胞内，而不溶性大分子物质首先要通过胞外酶的分解才得以进入微生物体内代谢。经研究发现，将厌氧过程控制在水解阶段和酸化阶段，可以在短时间内和相对高的负荷下获得较高的悬浮物去除率，改善和提高原水的可生化性和溶解性。水解酸化不需要水、气、固三相分离器，出水无厌氧发酵的不良气味。

       经厌氧酸化处理后的污水进入接触氧化池，利用风机提供的空气和污水中的有机物繁殖微生物，降解污水中的污染物，从而达到处理的目的。

       处理完的水进入强氧化池，经臭氧发生器发生器氧化后去除农药残留即可直接排放。

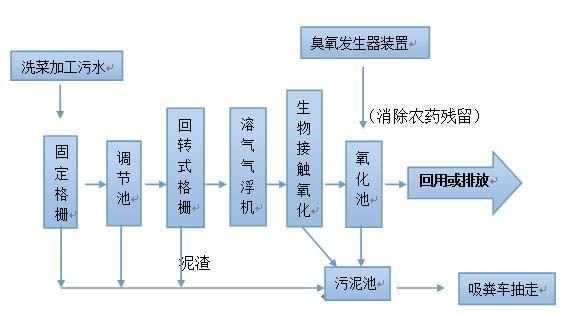

污水处理工艺流程如下：

七、主要构筑物、设备设计参数

1、人工格栅

材   质：Q235防腐

间   隙：5mm

数   量：1个

2、调节池

停留时间：6h

占地尺寸：7000×5000×5000mm

材    质：钢砼

数    量：1座

3、回转式格栅

 型    号：JWL-40

 数    量：1台

 材    质：碳钢机体，不锈钢滤网

3、潜污泵（一用一备）

型    号：25WQ40-12-2.2

流    量：40m3/h

扬    程：12m

功    率：2.2kW

数    量：2台

4、溶气气浮机

规格：5840×2700×2300mm

材    质：碳钢材质

防腐材料：船用环氧树脂漆

数    量：1个

5、一体化污水处理设备

规    格：35000×2400×2600mm

材    质：碳钢材质

防腐材料：船用环氧树脂漆

数    量：1台

6、氧化装置（去除残留农药）

臭氧发生器装置

电压/功率：                      电压220V/功率0.75KW

数量：                           1台

产量：                           50g/L

八、主要设备一览表

序号	材料名称	规格、型号	单位	数量	备注
	一、土建设施（由业主自备）
1	格栅池	1.5×0.5×0.7m	座	1	钢砼
2	1#调节池	8×8×4.5m	座	1	钢砼
3	2#调节池	8×3×4.5m	座	1	钢砼
4	污泥池	4.5×4×4.5m	座	1	钢砼
5	消毒池	3×4×4.5m	座	1	钢砼
	造价估算
	二、工艺设备
	1.微滤机
1	污水泵	QW40-9-2.2	1	台	2.2KW
2	机架	型钢	1	台	碳钢防腐
3	减速机	1.1KW	1	台	含电机
4	齿轮		1	套	铸铁
5	布浆管	含布水器	1	根	碳钢防腐
6	滤网	双滤网	1	套	不锈钢304
7	滚轮	含轴承	4	个	尼龙
8	护板	挡水	1	套	碳钢防腐
	2、溶气气浮机
1	污水泵	QW40-9-2.2	2	台	2.2KW
2	设备箱体	ZYWF-35	1	台	碳钢防腐
3	进水混合装置	回转型	1	套	碳钢防腐
4	气浮区上升稳流装置	上升均匀减速	1	套	碳钢防腐
5	清水收集装置	从分离区均匀出水	1	套	碳钢防腐
6	出水调节装置	手轮调节	1	套	调节气浮液位
7	刮渣电机、减速机	摆线针轮减速机	1	台	含传动
8	轴承	UCP	4	个	含轴承座
9	刮渣板	宽180mm	4	套	橡胶
10	刮渣板支架	ZYCZ	4	套	不锈钢
11	浮渣槽	自留出渣	1	套	碳钢防腐
12	释放器	TJ型	2	个
13	释放器支架	支撑释放器	2	套	碳钢防腐
14	溶气罐	Ф500*1500mm	1	个	碳钢防腐
15	玻璃管支架	ZYGY	2	个	Ф12
16	液位控制器	浮球型	1	个	控制液位
17	回流泵	ZYGB	1	个	3KW
18	空压机	0.7MPa	1	台	2.2KW
19	加药装置	Ф800	2	套	碳钢防腐（含溶药搅拌装置及药泵）
20	电控柜	ZYDK	1	台	手、自一体
	3、一体化污水处理设备（A+O+O）
1	人工格栅	HG-400	件	1	碳钢防腐
2	地埋式一体化设备	WSZ-35	台	1	碳钢防腐
3	风机	ZYFJ-100,N=11kw	台	2	一备一用
4	微孔曝气装置	Ф200	套	2	微孔
5	厌氧生物填料	Ф150	套	1	PP
6	厌氧生物填料支架	圆钢、型钢	套	1	钢结构防腐
7	好氧生物填料	Ф150	套	2	PP
8	好氧生物填料支架	圆钢、型钢	套	2	钢结构防腐
9	斜管填料	0.87m	套	1	PP
10	填料支架	圆钢、型钢	套	1	钢结构防腐
11	设备管配件	/	套	1	/
12	浮球控制器	QKE	套	1	自动控制
13	控制系统	ZYDK	套	1	手自一体
14	布水装置	四路均匀布水	套	1	碳钢防腐
15	溢流出水装置	溢流堰出水	套	1	碳钢防腐
16	污泥收集装置	倒锥沉淀	套	1	碳钢防腐
17	设备管配件	/	套	1	/
	4、臭氧发生器
1	Q=50g/L
	设备总价	39.8万元
	总价	肆拾柒万叁仟圆整（￥ 473000.00元）
		此金额含税含指导安装费

以上设备免费质保一年，出现任何质量问题（非人为），公司售后人员24小时内到达现场。

九、主体土建一览表

序号	材料名称	规格、型号	单位	数量	备注
	一、土建设施（由业主自备）
1	格栅池	1500*500*700mm	座	1	钢砼
2	调节池	7000mm×7000mm×4000mm	座	1	钢砼
3	厌氧池	7000mm×7000mm×4000mm	座	1	钢砼
4	兼氧池	7000mm×7000mm×4000mm	座	1	钢砼
5	好氧池	7000mm×7000mm×4000mm	座	1	钢砼
6	氧化池	7000mm×3500mm×4000mm	座	1	钢砼
7	污泥池	7000mm×3500mm×4000mm	座	1	钢砼
8	造价估算	39万元
	二、配套设备
	1、溶气气浮机
1	设备	5.8m*2.7m*2.3m	台	1	碳钢防腐
2	污水泵	QW	台	1	2.2KW
3	搅拌	150L	个	2	含搅拌装置
4	加药罐	180L	个	2	与搅拌罐对接
5	药泵	0.3m3	台	2	0.1KW
6	曝气电机	ZYBJ	台	1	4级
7	支撑体	ZYAZ	个	1	不锈钢
8	叶轮	ZYAY	个	1	不锈钢
9	曝气机主轴	ZYAZZ	根	1	不锈钢
10	电机座	ZYAD	个	1	碳钢防腐
11	走台	ZYZT	套	1	碳钢防腐
12	清水收集装置	从分离区均匀出水	套	1	碳钢防腐
13	出水调节装置	手轮调节	套	1	调节气浮液位
14	刮渣电机、减速机	摆线针轮减速机	台	1	0.55KW
15	大、小链轮	10A	个	2	碳钢防腐
16	轴承及轴承座	ZYUZ	个	4	UCP
17	刮渣板	宽180mm	套	1	橡胶
18	刮渣板支架	ZYGZ	套	1	不锈钢
19	浮渣槽	自留出渣	套	1	碳钢防腐
20	设备管配件	/	套	1	阀门、法兰等
21	浮球控制器	ZYYK	套	1	自动控制
22	控制系统	ZYDK	套	1	手、自一体
	2、生化处理设备配件（A+O+O）
1	人工格栅	HG-400	件	1	碳钢防腐
2	污水泵	QW40-12-2.2	台	2	一备一用
3	风机	ZYFJ-100,N=11kw	台	2	一备一用
4	微孔曝气装置	Ф215	套	2	微孔
5	组合填料	Ф150	套	1	PP
6	弹性填料	Ф150	套	2	PP
7	斜管填料	0.87m	套	1	PP
8	填料支架	圆钢、型钢	套	4	钢结构
9	设备管配件	/	套	1	/
10	浮球控制器	QKE	套	2	自动控制
11	控制系统	ZYDK	套	1	手自一体
12	布水装置	四路均匀布水	套	1	Q235
13	溢流出水装置	溢流堰出水	套	1	Q235
14	污泥收集装置	倒锥沉淀	套	1	Q235
15	设备管配件	/	套	1	/
16	浮球控制器	QKE	套	2	自动控制
17	控制系统	ZYDK	套	1	手自一体
18	布水装置	四路均匀布水	套	1	Q235
19	溢流出水装置	溢流堰出水	套	1	Q235
20	污泥收集装置	倒锥沉淀	套	1	Q235
21	设备管配件	/	套	1	/
22	浮球控制器	QKE	套	2	自动控制
	4、臭氧发生器
1	Q=50g/L
	配套设备总价	24万元
	总价	陆拾叁万圆整（￥ 630000.00元）

十、售后服务方式

电话支持：我们接到用户的技术支持请求或故障报告后，将立即以电话方式同该单位取得联系，并指导用户解决问题；

现场服务：在客户授权的情况下，进入客户的产品基地，定期检查系统运行状况，检测产品未来可能出现的问题；如需工程师现场了解判断和解决问题，我公司将尽快安排工程师以快的速度赶赴现场；

定期拜访：产品进入运行阶段后，我们安排工程师定期拜访用户，随时监测系统的运行状况，一方面预防故障的发生，另一方面对发生的各种问题及时做出响应；

应急解决方案：公司设立技术支持领导小组，保证突发事件发生时，能够迅速召集技术人员，立即制定应急技术方案；对一般性技术故障，可利用电话指导用户自行解决；在用户无法解决情况下，及时赶赴现场解决问题（见故障等级处理机制）；

服务响应时间：诸城增益环保设备有限公司将对用户提供售后服务，并提供满意的服务响应时间；

电话支持：技术支持与服务时间为 24小时，用户可通过手机与技术支持人员取得联系；

现场支持：如果电话无法解决，我们派工程师到现场，具体响应时间为 72小时；

服务监督管理机制：如果用户对我公司的技术服务人员不满意，可反馈到公司总部。总部将另行安排技术服务人员赴现场以圆满解决问题；

售后服务期限：保质期后的服务：合同中的所有产品、自控系统，均由诸城增益环保设备有限公司提供享有终身技术支持的服务。但在保质期之后的服务，须收取一定的更换、维修、维护成本费；

我们的优势：全面的技术储备：产品系统运行故障涉及多方面的技术因素，要求系统工程师具备很高的技术素质。我公司有着强大的技术实力和充足的人才资源，能为企业提供所需要的各种技术服务；

服务周到：我们奉行“一切以客户为中心”的服务理念，先进的管理制度和完善的服务体系保证了我们能及时提供服务，程度地确保客户产品运行系统稳定，为企业正常运作提供有力保障；

经验丰富：我们了解产品系统运行故障的规律和特点，因此能更针对性的提供服务，做到防患于未然，尽可能保证系统的永续运行。
